WFQ系列放电装置

使用说明（中英文）

V4.7

英微电气（深圳）有限公司

一、概述

WFQ系列恒流放电装置，是我公司研制和开发的用于蓄电池活化的智能化放电装置，该装置采用单片机控制系统，可实时记录放电过程中的各种参数如电池组总电压、单节电池电压、放电电流、放电时间、累计容量，并将这些参数储存起来，即使掉电数据也不会丢失。所有的数据可以通过设备上的通讯口将所有数据上传至计算机，利用我公司提供的软件对数据进行分析。当用户设定的“停止放电”条件具备时，放电器自动停止放电，并记录下放电结束的原因。放电体采用PTC热敏元件，可靠性好，不发红。电阻体具有“负的温度系数”和“居里温度”点，在风扇故障时会自动限制电流，安全可靠，不会损坏设备。

二、功能

Ø 恒流放电；

Ø 恒功率放电；

Ø 容量累计；

Ø 放电时间累计；

Ø 放电曲线记录；

Ø 放电记录保存；

Ø 单节电池内阻计算；（需配电池巡检仪IBUM01R/02R）

Ø 放电“停止条件”达到时，自动停止放电；

Ø 具有通讯功能（通讯口RS485）；

Ø 可随时改变放电参数；

Ø 放电过程中，可实时监控蓄电池的每节电池信息；（需配电池巡检仪）

Ø 设有对蓄电池组电压、单节电池电压、电池内阻等告警功能；（需配电池巡检仪）

Ø 电池自动活化功能；

Ø 可手动设置监控背光、蜂鸣、日期、时间等参数；

三、技术指标

Ø 电压等级：DC  220V、110V、48V

Ø 工作电源范围：DC 180~320V、90~160V、45~56V

Ø 电流等级：10A、20A  便携式或柜内安装

               30A、50A  便携式结构

               100A、200A  柜式结构

  如用户有特殊要求可订做。

Ø 放电稳流精度：≤±2％ （≤±1％ 、 ≤±0.5％）

Ø 电压测量精度  ≤±1.0％( ≤±0.5％)

Ø 电池内阻精度  ≤±5％

四、操作说明

Ø 无特殊要求时，放电电流为5A~额定电流可控。

Ø 自动放电：上位机通过RS485通讯口，控制放电器开始放电或停止放电。

界面操作说明：

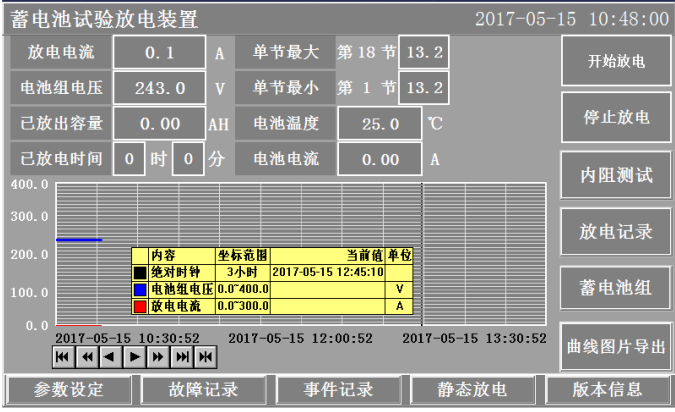

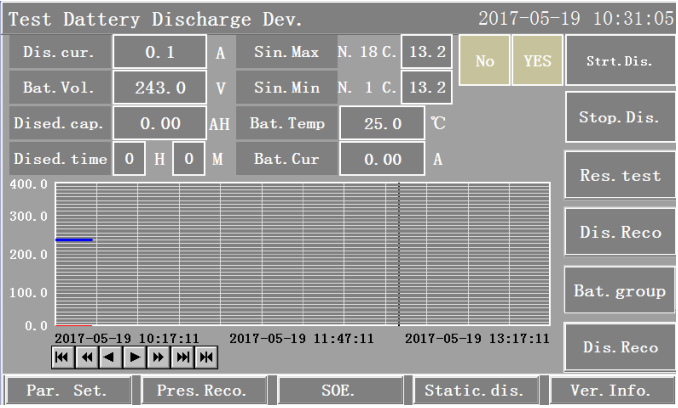

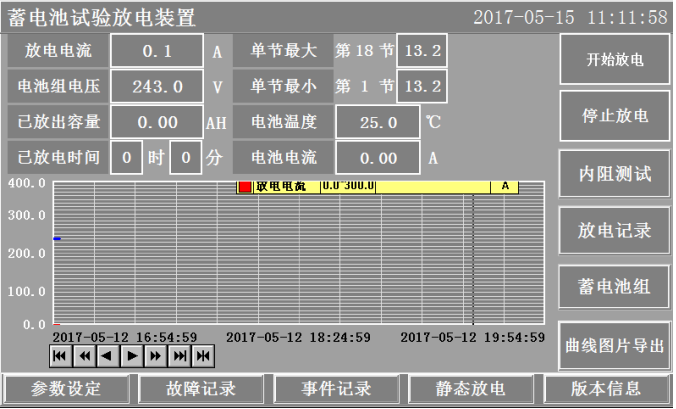

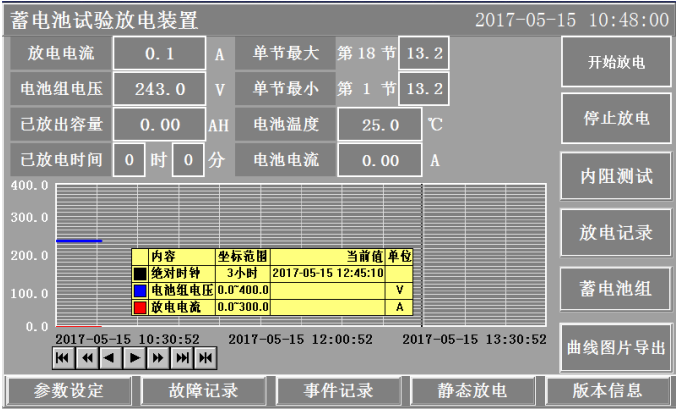

1. 静态放电界面（主界面）：

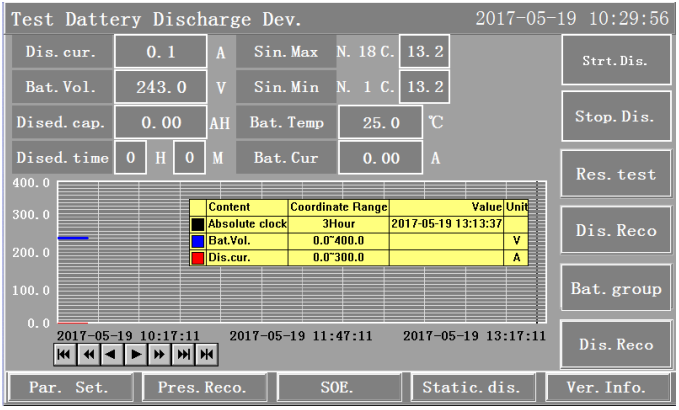

对应英文界面：

显示实时放电数据，如已放出容量、已放电时间、电池组电压、放电电流、单节最大电压节数与电压值、点解最小电压节数与电压值、电池温度、电池电流等参数，实时曲线是以电池组电压与放电电流为2个变量进行绘制的，可以对实时曲线导出，点击曲线图片导出按钮即可，曲线图片导出结果见附件。

当整个系统正常运行时，具体操作如下：

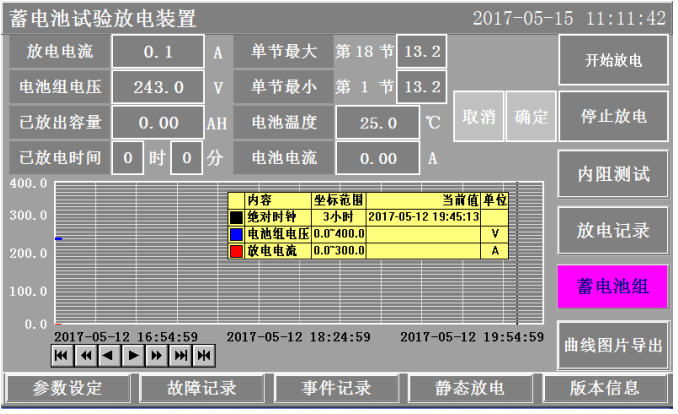

点击开始放电按钮，出现取消、确定2个选项，点击确定按钮则放电，点击取消则取消操作。

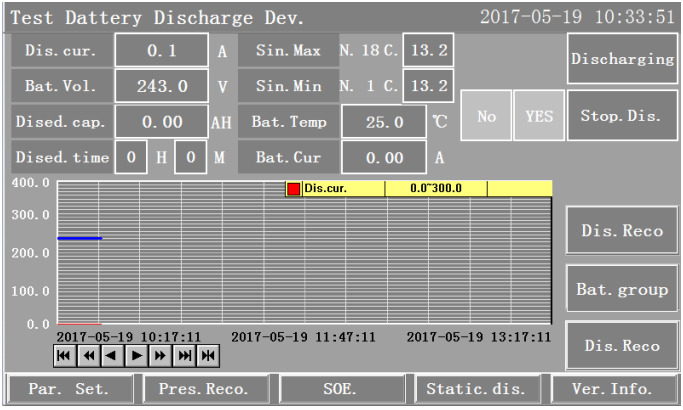

对应英文界面：

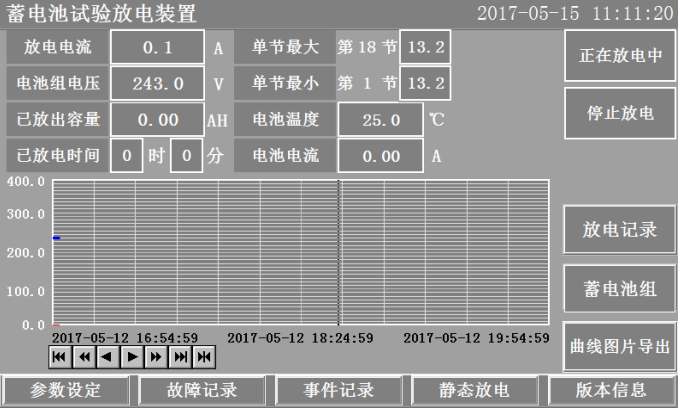

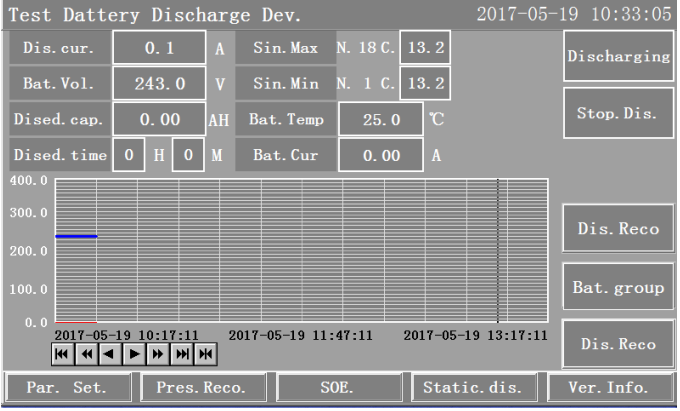

当出现“正在放电中”，表示放电已经开始，此时对应放电数据会显示，实时放电曲线也会自动绘制，如下：

对应英文界面：

点击停止放电按钮，出现取消、确定2个选项，点击确定则停止放电，点击取消则取消操作，如下图：

对应英文界面：

停止放电后的状态，如下图：

对应英文界面：

2. 点击内阻测试按钮：

注意：在进行内阻测试之前，需要设置好导致放电停止的因素，避免在内阻测试的时候放电过程被意外终止，如果被终止用户必须先查找放电结束的原因在当前事件界面可以看到，重新对监控上电操作，需要修改导致放电停止的参数，从而保证正确的内阻测试过程，然后按着内阻测试过程重新操作。

特别注意：内阻测试功能仅根据用户是否需要，如果不需要在出厂会将此功能设置为无。

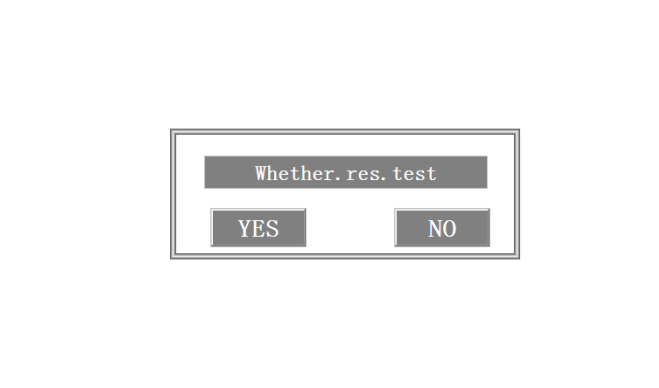

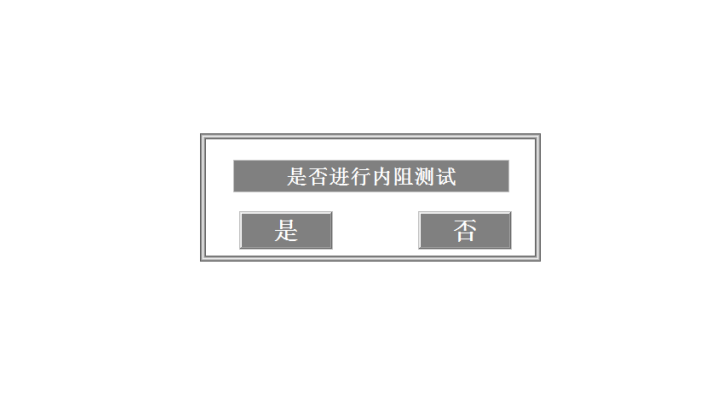

进入如下图：

对应英文界面：

点击是按钮，则进行内阻测试；点击否则进入到电池内阻显示窗口。

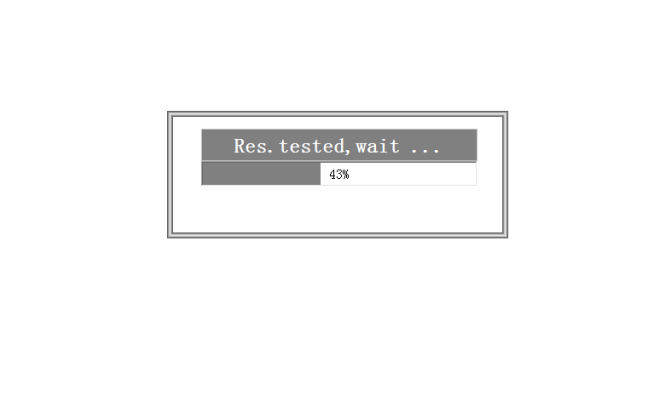

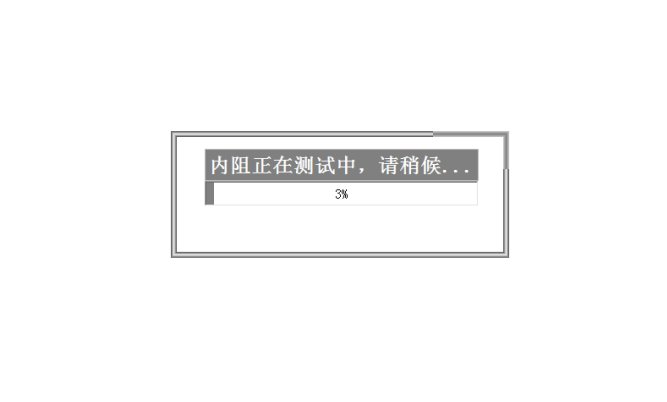

内阻测试过程中状态如下图：

对应英文界面：

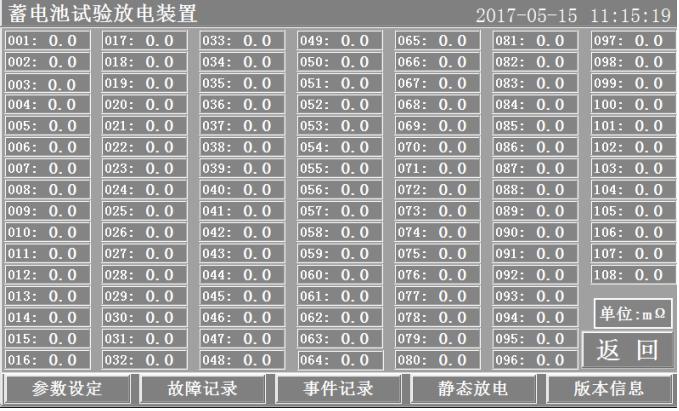

内阻测试完成后与点击否按钮，进入相同界面，如下：

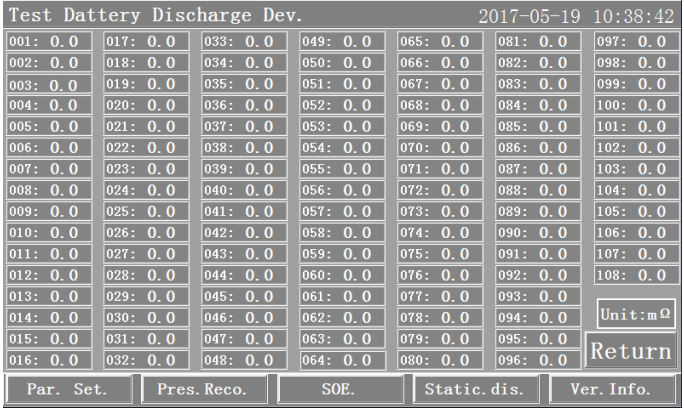

电池节数>24节，显示每节电池内阻，如果单节电池内阻出现故障，则在对应的单节电池内阻闪烁告警,单位：mΩ

对应英文界面：

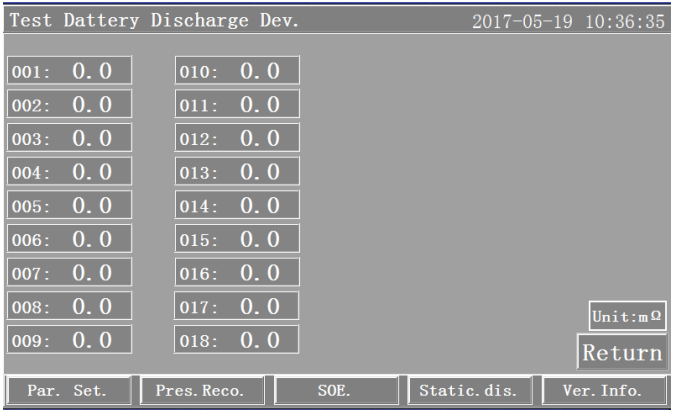

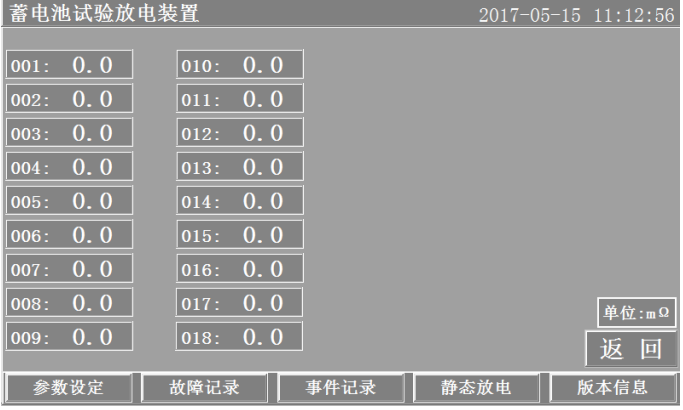

电池节数<=24，显示每节电池内阻，如果单节电池内阻出现故障，则在对应的单节电池内阻闪烁告警,单位：mΩ

对应英文界面：

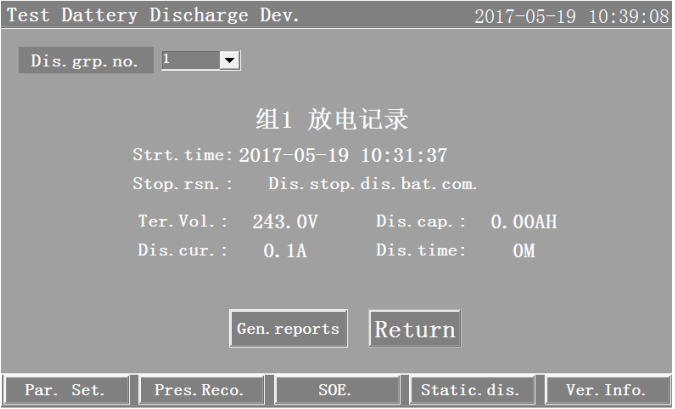

3. 放电记录界面：

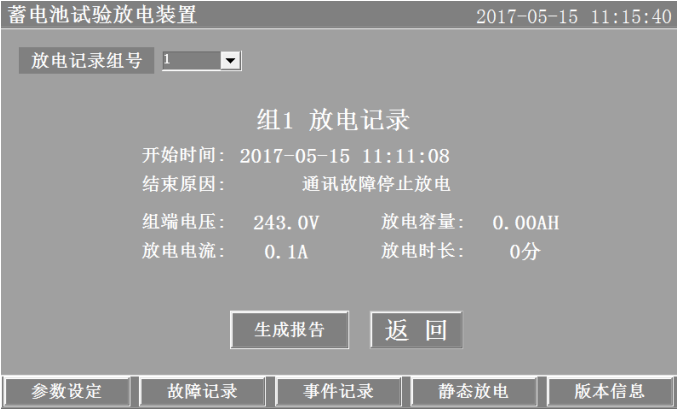

点击放电记录按钮，进入放电记录查询界面：

对应英文界面：

共可以记录20组放电数据，可对每组放电记录进行USB导出，点击生成报告按钮，导出单次放电记录，放电记录导出结果见附件。

影响放电停止的原因如下：

1) 达到额定放电时间 ；

2) 达到额定放电容量 ；

3) 电池组电压低 ；

4) 上位机控制；

5) 实际放电电流过大；

6) 实际放电电流过小；

7) 放电器通讯中断；

8) 单只电池故障 ；

9） 蓄电池组电压异常；

10）电池巡检仪通讯中断；

11）手动控制停止放电；

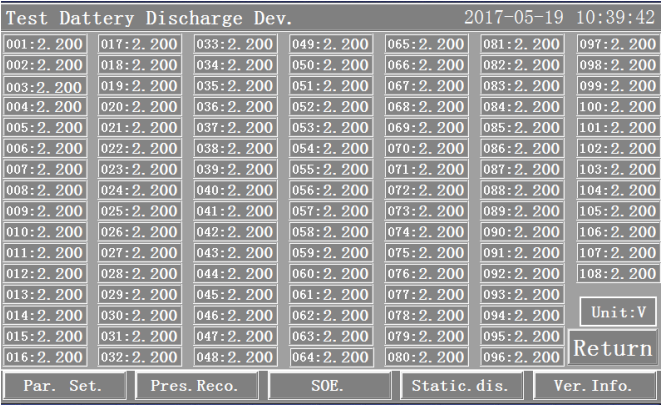

4. 蓄电池运行界面：

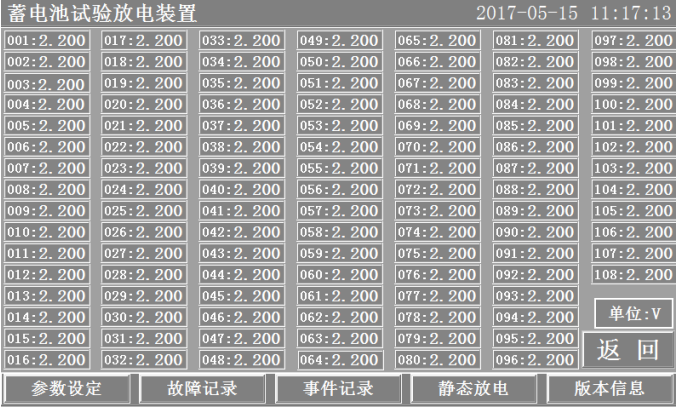

单节电池节数>24节：显示每节电池电压，如果单节电池电压出现过欠压故障，则在对应的单节电池电压闪烁告警，单位：V

对应英文界面：

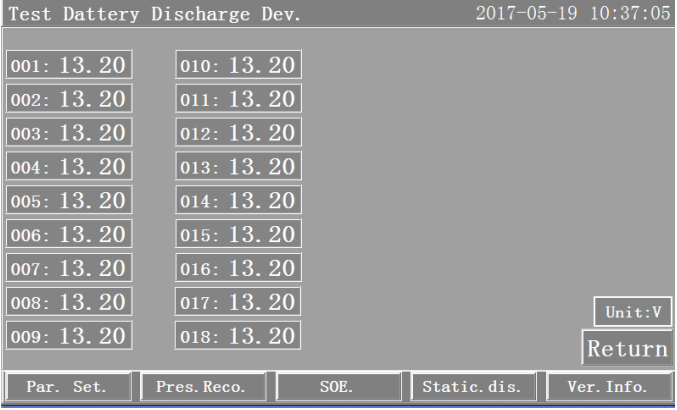

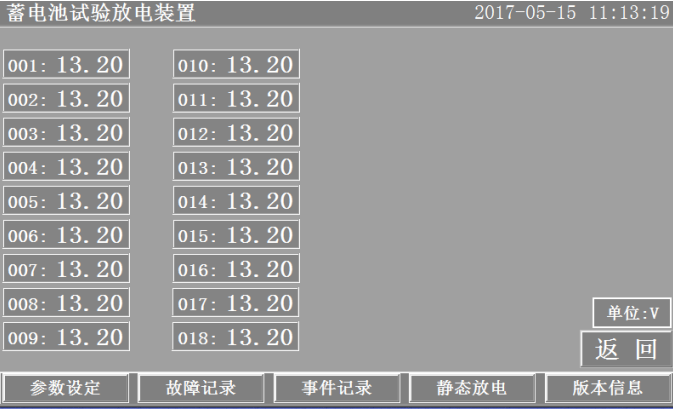

单节电池节数<=24节：显示每节电池电压，如果单节电池电压出现过欠压故障，则在对应的单节电池电压闪烁告警,单位：V

对应英文界面：

5. 参数设定：

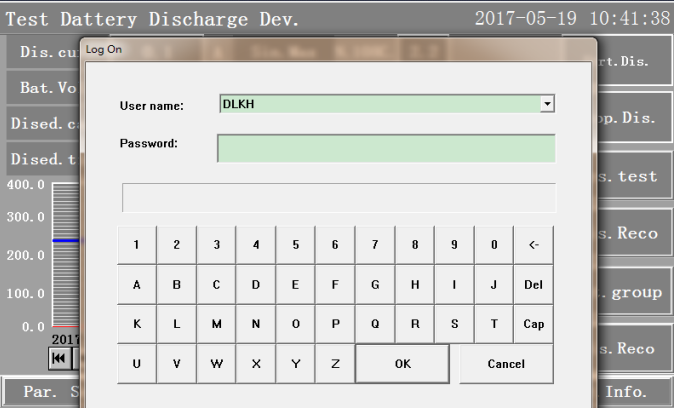

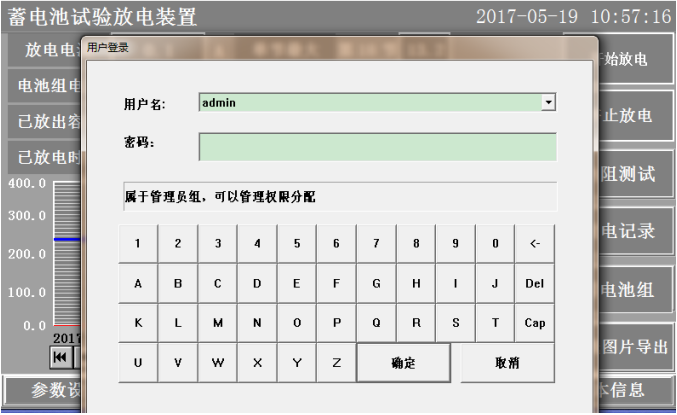

点击参数设定按钮，出现如下登录验证界面：

对应英文界面：

要求输入对应的用户名密码，admin密码：86633999

         DLKH：用于公司内部维护

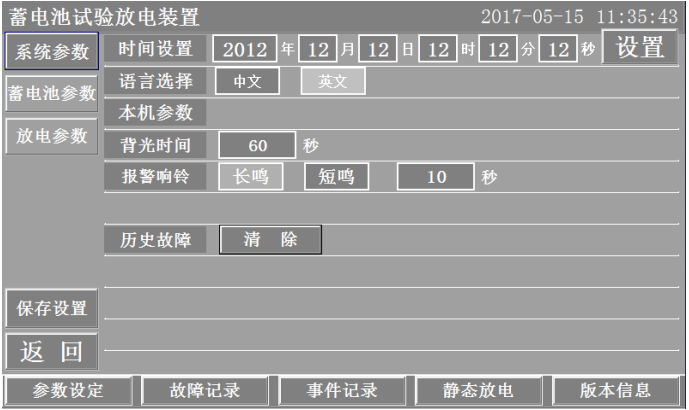

密码输入成功后，进入到系统参数界面，如下图：

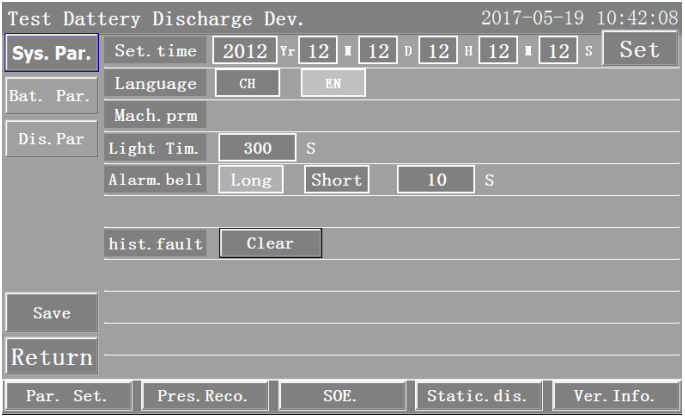

对应英文界面：

可以设置以下参数：

时间设置：根据实际时间，点击设置按钮，可以实现对监控的准确对时;

关闭背光：启用、禁用，当启用时，后面的秒数值是关闭背光的时间；

报警响铃：长鸣、短鸣，当短鸣时，后面的秒数值是报警出现时蜂鸣时间长;

历史故障清除：点击清除按钮，则会清除当前系统的历史故障。

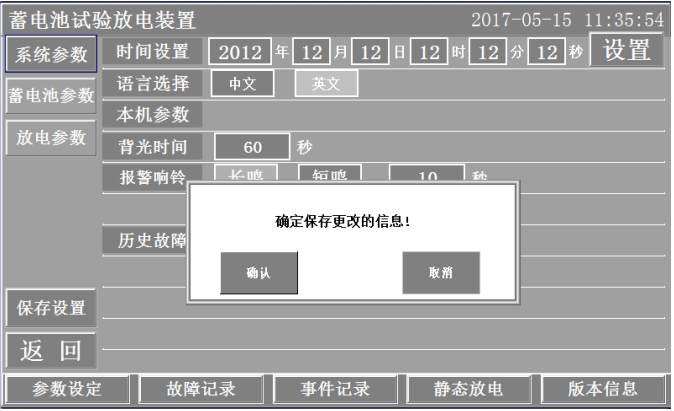

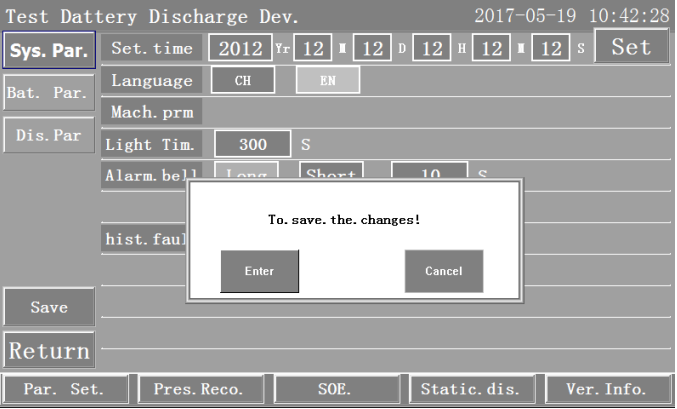

设置好所有的参数后，点击保存设置按钮，出现如下图：

对应英文界面：

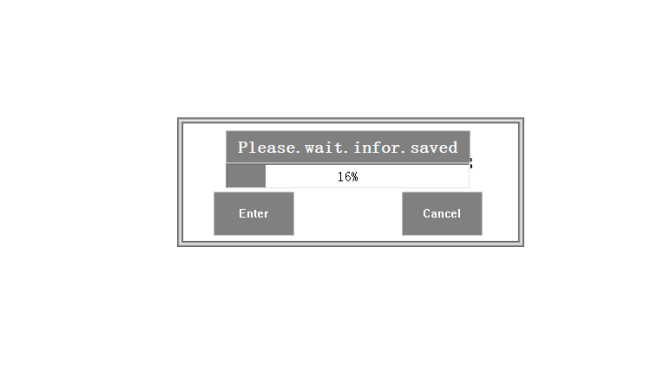

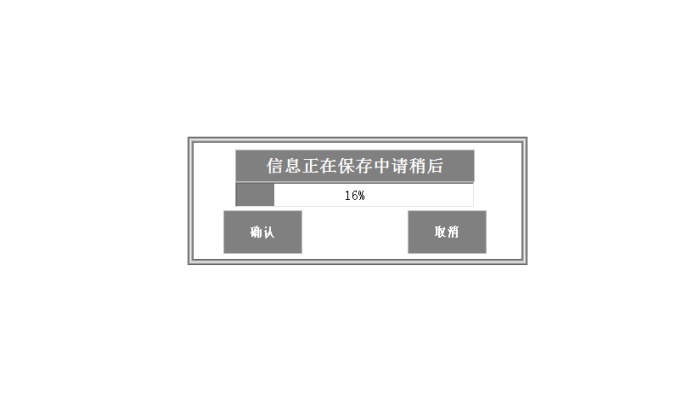

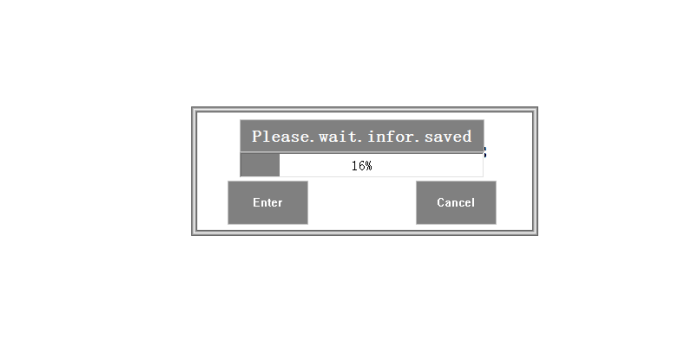

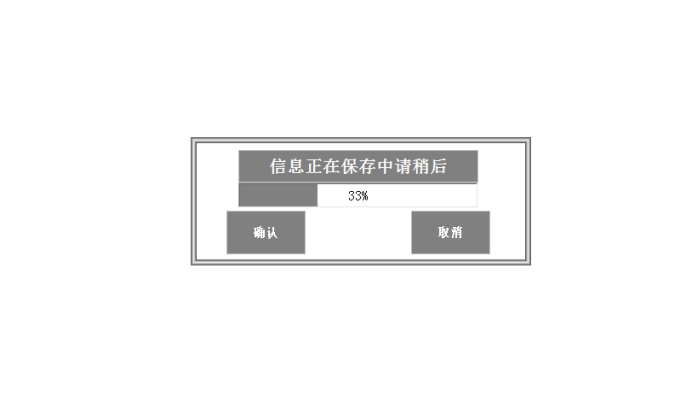

点击确定保存当前的设置，点击取消不保存当前的设置。保存过程中状态如下：

对应英文界面：

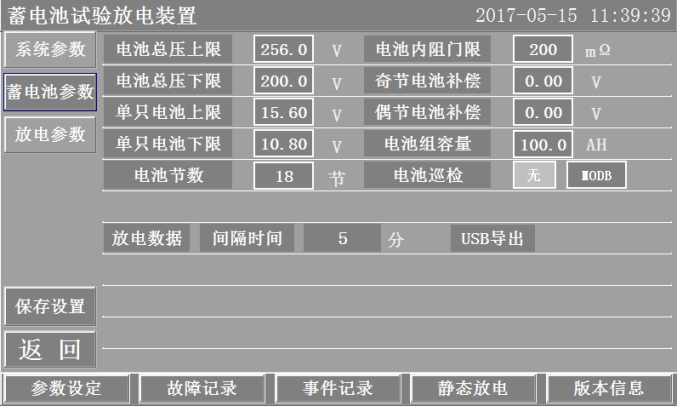

点击蓄电池参数按钮，出现如下界面：

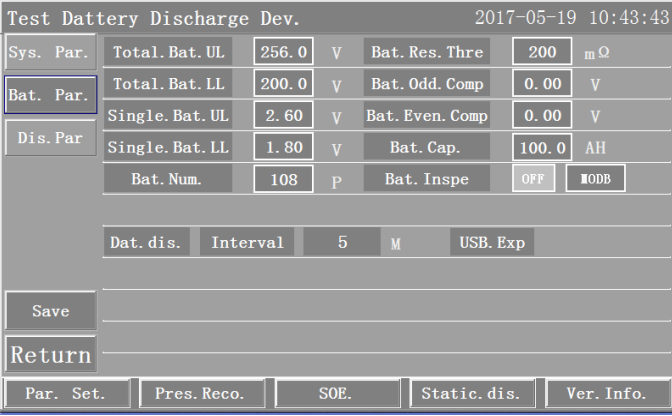

对应英文界面：

可以设置以下参数：

电池总压上限值：范围0-299V大于电池总压下限值；

电池总压下限值：范围0-299V小于电池总压上限值；

单节电池上限值：范围0-19V大于单节电池下限值；

单节电池下限值：范围0-19V小于单节电池上限值；

电池节数值：根据实际情况设定；

电池内阻门限值：根据实际情况设定，单位m Ω；

奇节电池补偿值：范围0-±100V；

偶节电池补偿值：范围0-±100V；

电池组容量值：根据实际情况设定，单位AH；

电池巡检：可根据具体应用设置电池巡检仪设备的通讯协议，如果为艾默生PBM1通讯协议，选择PBM1；如果为modbus通讯协议，选择MODB（说明：只能同时支持一种通讯协议）。

放电数据的间隔时间：开始放电后，根据此时间来循环导出放电数据到USB设备中（导出结果见附件）；

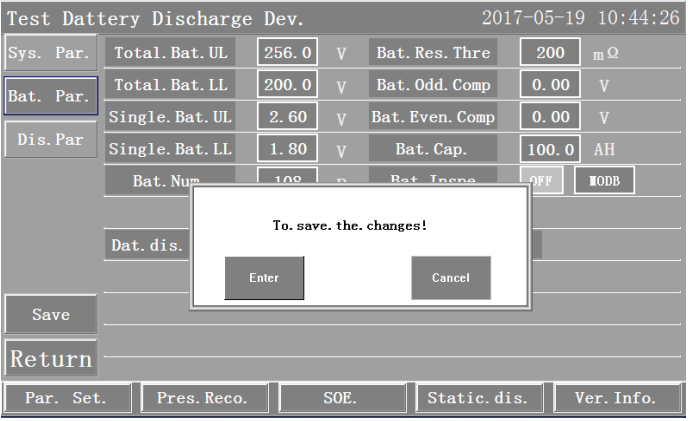

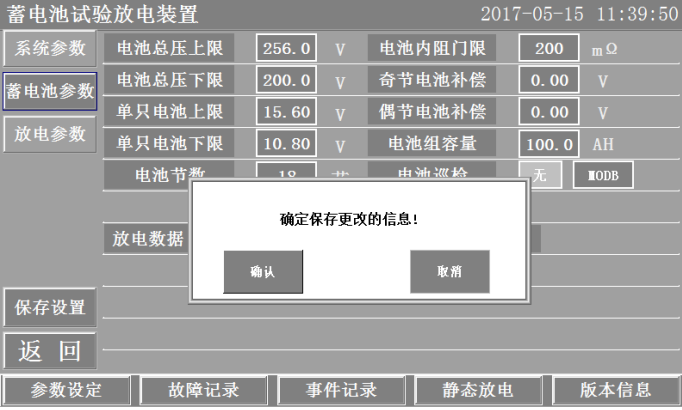

设置好所有的参数后，点击保存设置按钮，出现如下界面：

对应英文界面：

点击确定保存当前的设置，点击取消不保存当前的设置。保存过程中状态如下：

对应英文界面：

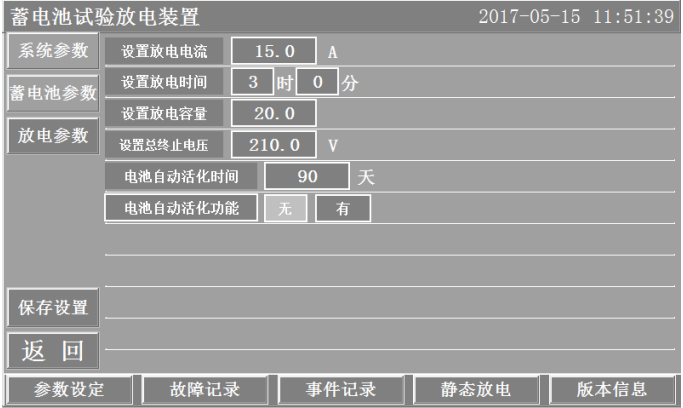

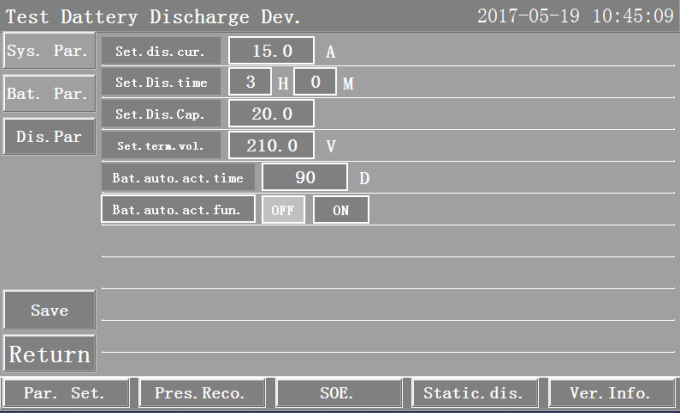

   点击放电参数按钮，进入到放电参数设置界面，如下图：

对应英文界面：

可设置如下参数：

设置放电电流值：范围2A-额定电流，单位A；

设置放电时间值：格式时、分，最长放电时间为10小时；

设置放电容量百分比值：范围1%-100%,放电容量=放电百分比*电池组容量；

设置终止电压值：范围200-电池组电压，单位V；

设置电池自动活化时间值：范围30-390天，当有电池自动活化功能时有效；

设置电池自动活化功能：可根据实际需要设定，初始为有；

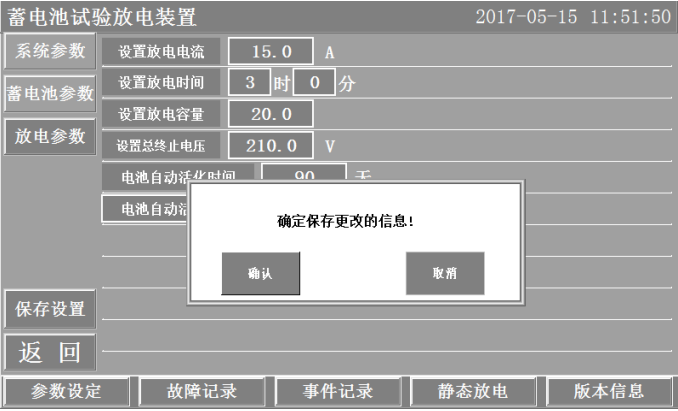

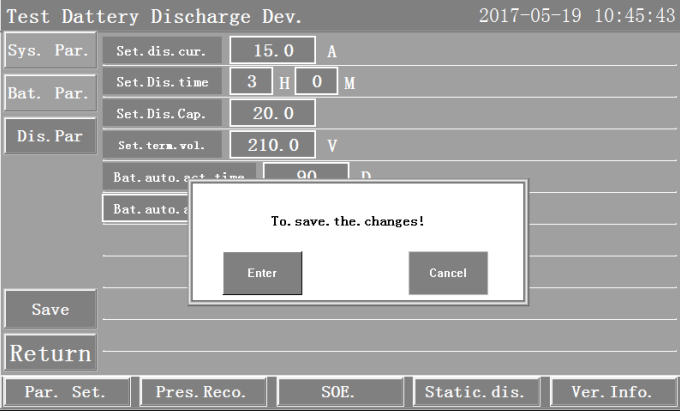

设置好所有的参数后，点击设置按钮，出现取消、确定2个选项，点击取消不保存当前的设置，点击确定保存当前的设置。出现如下界面：

对应英文界面：

点击确定保存当前的设置，点击取消不保存当前的设置。保存过程中状态如下：

对应英文界面：

6. 故障记录：

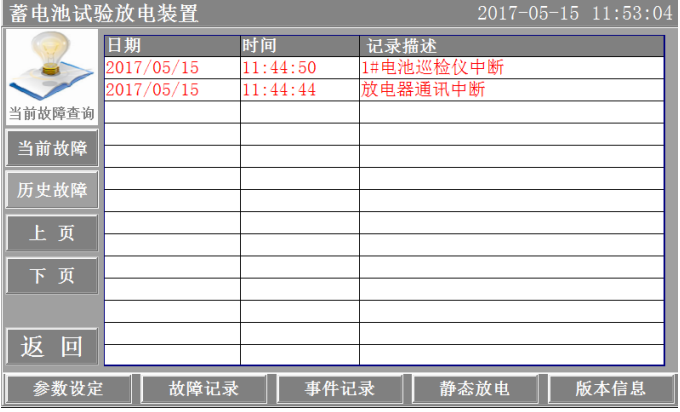

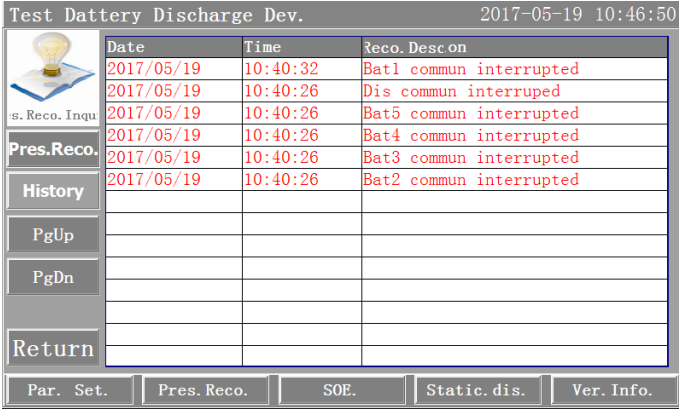

点击故障记录按钮，进入到当前故障界面，如下图：

对应英文界面：

用于显示系统的故障信息，如电池巡检仪及放电器的通讯故障、蓄电池组电压异常等故障。

点击历史故障按钮，进入到历史故障界面，如下图：

对应英文界面：

7. 事件记录：

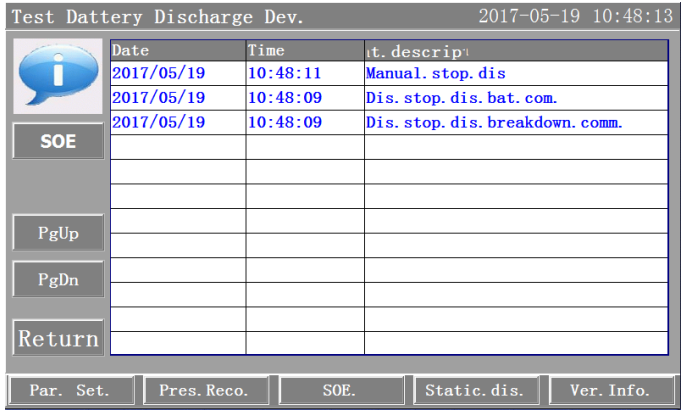

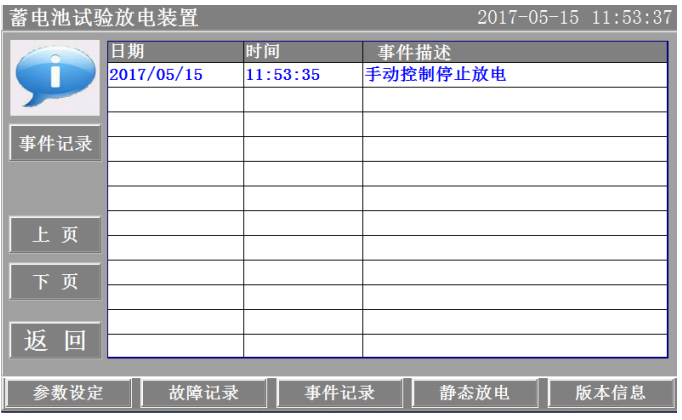

点击事件记录按钮，进入到事件记录按钮，如下图：

对应英文界面：

用来显示当前系统的事件，如在放电过程中影响放电器终止放电的因素成立，电池巡检仪设备通讯中断，则会引起停止放电，在这个界面就会出现“电池巡检仪通讯中断停止放电”的记录。

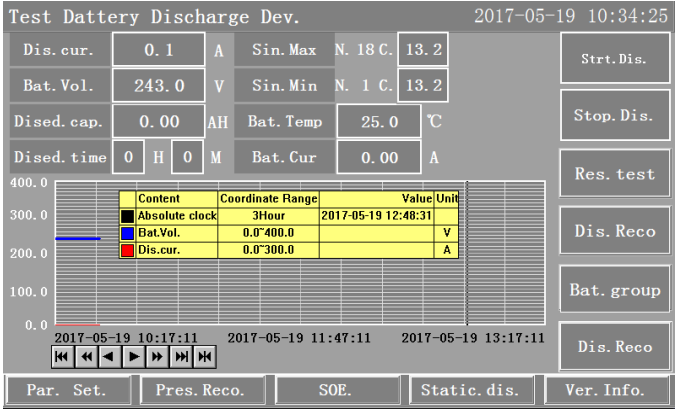

8. 点击静态放电按钮，进入到主界面，如图：

对应英文界面：

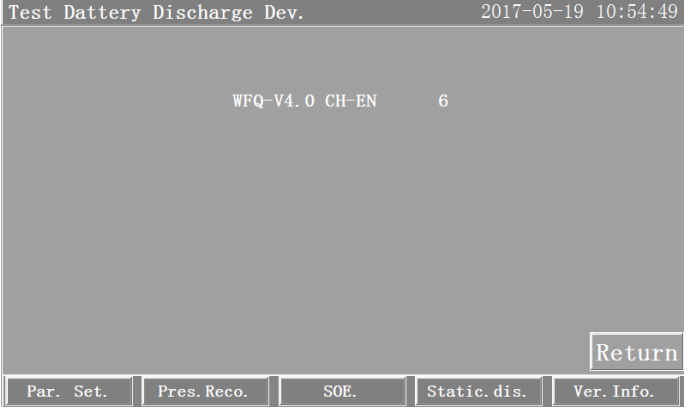

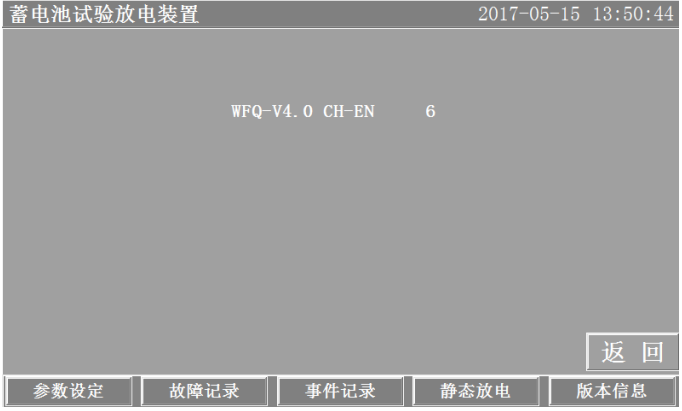

9.点击版本信息按钮，出现版本信息界面，如下图：

对应英文界面：

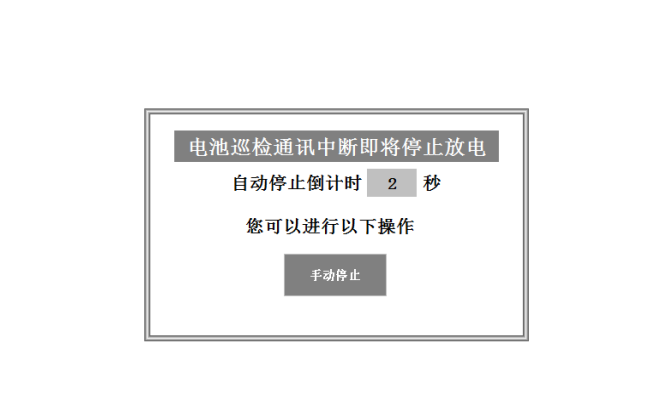

10.点击开始放电按钮后，当放电停止满足时，会自动进入放电停止倒计时窗口，如下图：

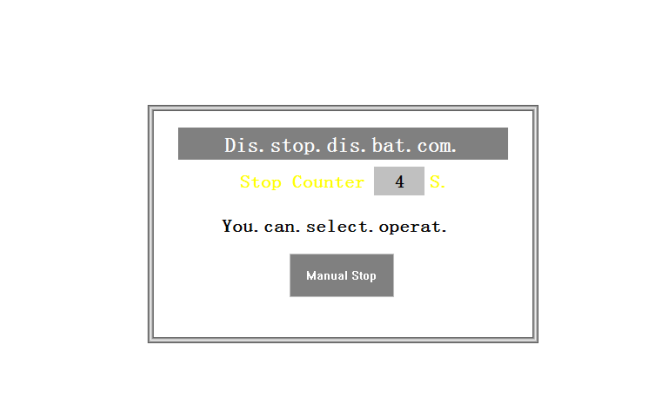

对应英文界面：

用户可以选择不操作，倒计时结束自动跳转到主界面；或点击手动停止按钮，停止放电并跳转到主界面。

满足自动停止放电的条件如下：

1). 达到放电时间停止放电

2). 达到放电容量停止放电

3). 电池组电压低停止放电

4). 放电器通讯中断停止放电

5). 电池巡检通讯中断停止放电

6). 单节电池故障停止放电

7). 电池组电压异常停止放电

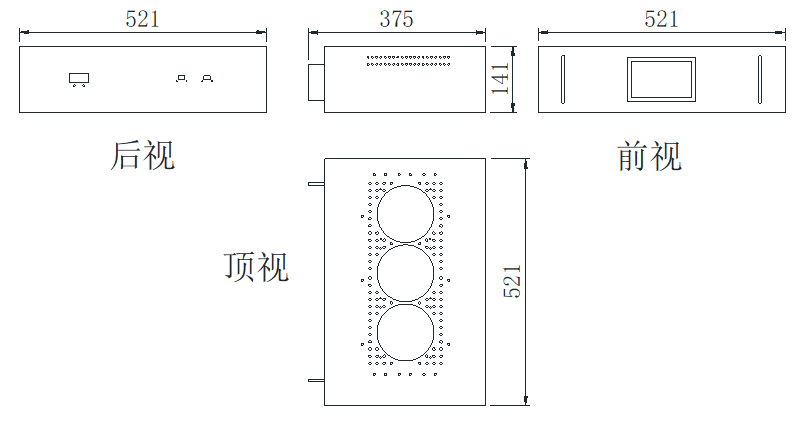

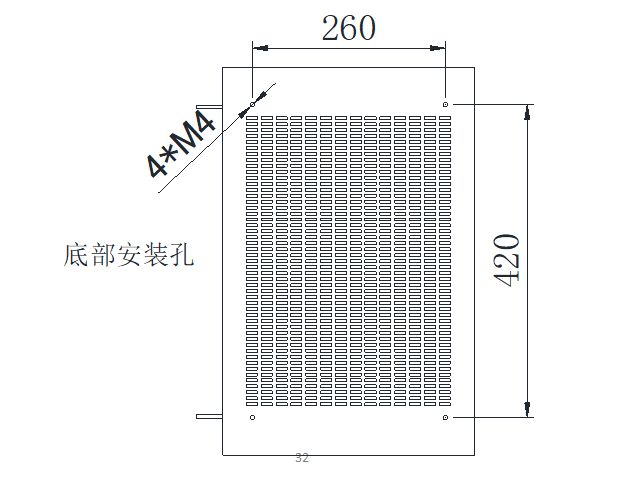

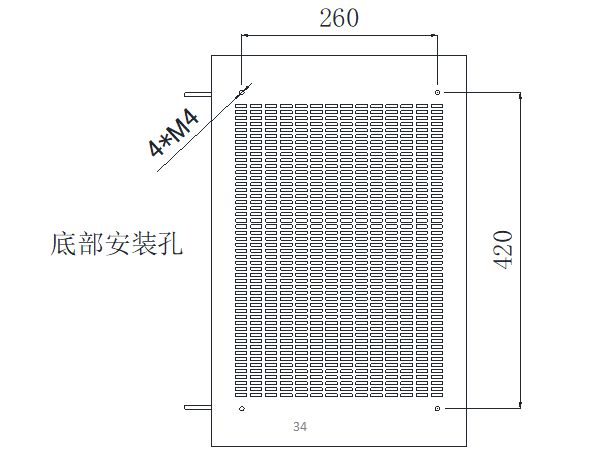

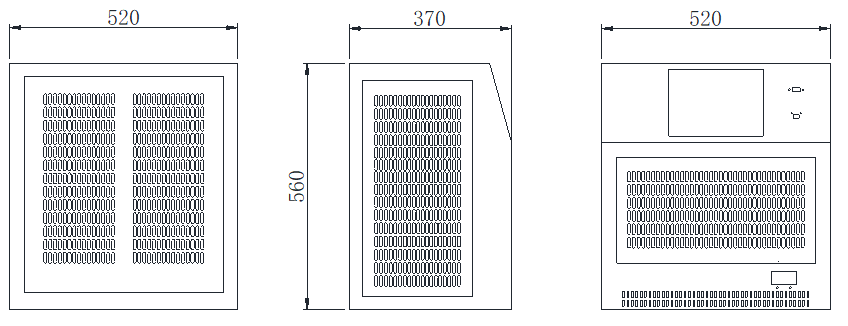

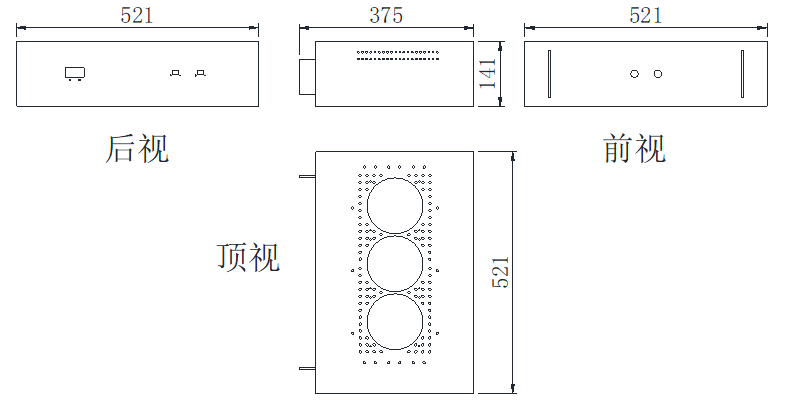

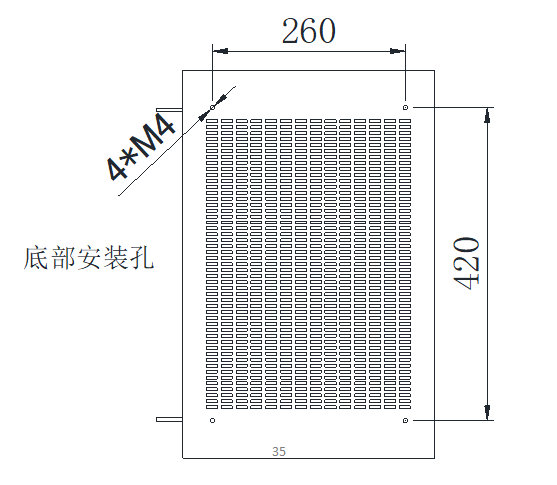

五、放电器外形

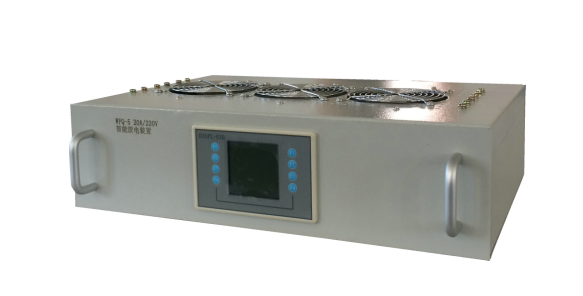

1、单色屏（卧式）

50A/ 220V （5A—50A）

80A/ 110V （5A—80A）

前视

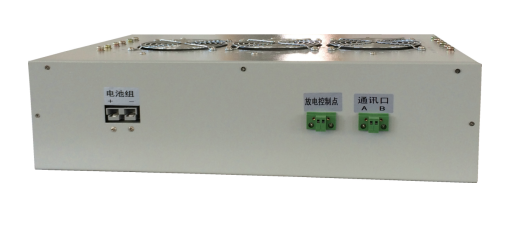

后视

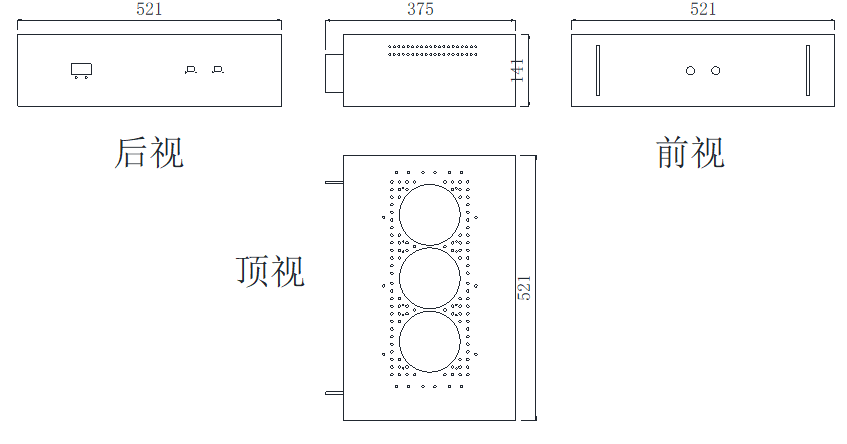

2、卧式 (无显示屏)

20A/ 220V （5A—20A）

40A/ 110V （5A—40A）

3、卧式 (无显示屏)

50A/ 220V （5A—50A）

80A/ 110V （5A—80A）

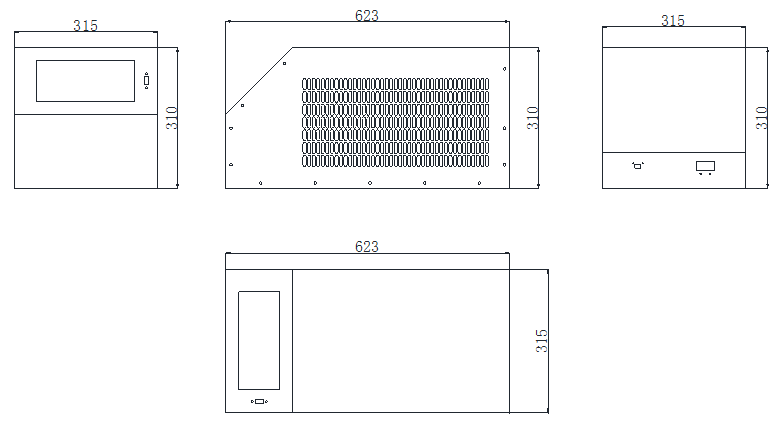

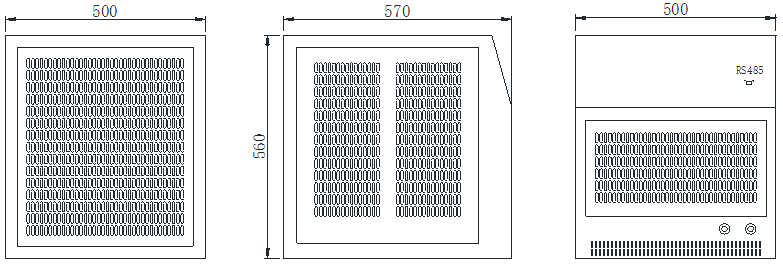

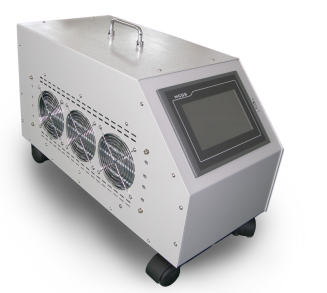

4、 7英寸彩色触摸屏

50A/220V （5A—50A）

100A/110V （5A—100A）

5、7英寸彩色触摸屏

100A/220V （5A—100A）

150A/110V （5A—150A）

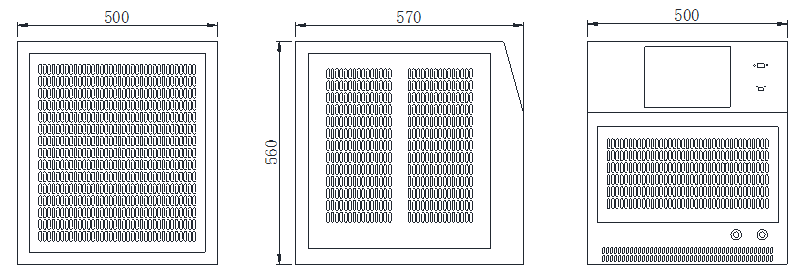

6、7英寸彩色触摸屏

200A/220V （5A—200A）

350A/110V （5A—350A）

7、7英寸彩色触摸屏

220V系统，放电电流大于200A。

110V系统，放电电流大于350A。

*** 采用2台放电器并联放电，一台主机和一台从机。

主机外形：

从机外形：

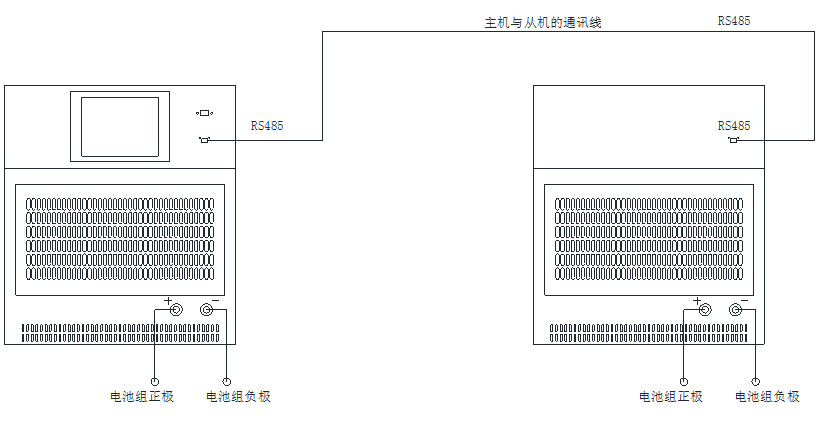

主机与从机的接线图：

附件（图片及数据仅供参考）：

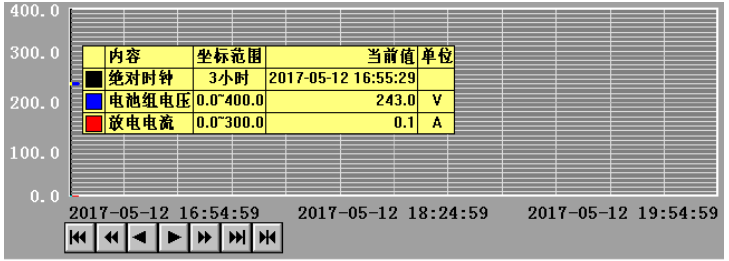

1.放电曲线图片导出（是以.bmp图片格式导出的）：

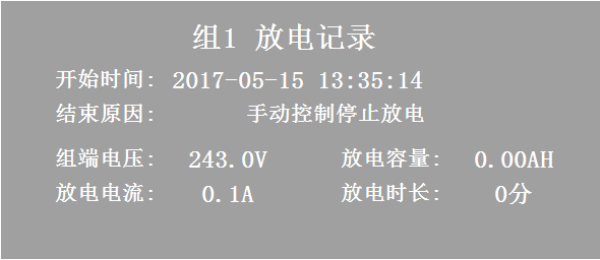

2.放电记录导出（是以.bmp图片格式导出的）：

3.放电电池电压等数据（以.csv文件格式导出，仅为6节电池的数据）：
