蓄电池组在线充放电容量测试仪（电阻型）

 蓄电池组在线充放电容量测试仪通过“在线串接”方式接入被测电池组中，使被测电池组进行恒流放电时还能保持与上下游电源设备处于在线连接状态，同时另一组电池组还能够始终保持浮充状态，最大限度的解决了传统离线放电中如何确保电源系统安全的问题。放电结束后可以自动转入对被测蓄电池组进行在线充电恢复，又解决了传统离线放电后充电恢复的困难。

功能特点

1、具有多种测试方式：在线放电、离线放电、在线充电、在线监测，满足各种测试需求。

2、在线放电功能：被测电池组通过内置假负载进行恒流放电的同时保持与电源系统的时时在线连接状态。

3、在线充电功能：放电结束后，自动启动在线充电功能，让整流器对蓄电池组充电，解决了电池组接回系统存在巨大压差的问题。

4、市电异常智能处理功能：当放电过程中发生市电异常现象，可根据客户的事先设置，使被测电池组停止对内置假负载放电，转而全力保障被测电池组对电源系统的应急供电。

5、无线模块单体监测：采用蓝牙无线单体监测技术，支持1.2V/2V/3.2V/6V/8V/12V单体电压监测，每个无线监测模块可同时监测24个单体，接线更加简便。

6、智能判断程序：放电过程中无线单体模块若脱落不会终止放电，界面会提示模块异常。

7、超大触摸屏：采用7英寸超大触摸屏，可直接在屏上进行点击操作，操作更简单明了。放电过程中可查看所有的放电参数，并且可显示单体电压柱状图或曲线对比图。

8、放电过程可修改参数功能：在放电过程中能随时对放电参数，如放电电流、放电时间、单体电压等进行修改，且不影响放电测试工作进行。

9、放电电流自动计算功能：仪表内置电池各种小时率的放电系数，可根据电池的标称容量和用户需要的放电小时率自动计算出该组电池需要的放电电流，如果无论用户采购何种放电率进行放电，电池放出的容量将会自动折算成C10容量。

10、参数预设功能：仪表内置10组常用的放电参数预设，方便使用者现场放电操作，使用者也可以对内置的预设参数进行修改。

11、现场校准功能：仪表在现场可以对电压电流等进行校准，保证测试数据的准确性。

12、市电中断处理功能：具备“继续放电”“停止放电”两个选项当市电中断时，如果实际负荷很小，用户可以选择“继续放电”，如果实际负荷比较大，用户可以选择“停止放电”，让被测蓄电池组瞬间投入到实际负荷供电工作中。

13、多种放电停机门限：可设置蓄电池组电压、单体电压、放电时间，放电容量，多节单体放电停止门限；放电停止，屏幕会显示停机原因，并有告警提示音。

14、单体采集模块具备高耐压功能，每节耐压值不小于直流100V，以防止现场误跨接电压损坏模块，影响现场测试工作。

15、可根据电池组的组数和节数进行任意配组测试，无线模块的序号、编号配置可满足任意号数。

16、无线模块可配置不同安全频段，现场主机可设置接收不同频段模块信号，避免现场多套设备同时测试工作而产生信号干扰，影响测试。

17、具备无线模块号数编辑功能，可人为灵活设置修改地址，能现场解决故障模块替换及号数编辑，确保现场测试顺利进行。

18、PC数据分析软件功能强大：可显示总电压、放电电流、单体电压特性比较、单体电压、容量预估数据并有图形展示，便于查看,

19、后台软件具有数据库存储功能，可以树型结构方式存储、显示测试数据，便于测试数据的查看和备份，并可自动生成EXCEL报表，报表具有起止电压数据、容量分析表、电压特性比较图、总电压曲线图、总电流曲线图、电压数据表格等。

20、主机可通过蓝牙或WIFI（两种可选）与手机APP实现实时连接，同时手机APP可实时显示测试数据，手机APP也可将测试结果下载和上传或分享也可对仪表进行工作查询、关闭、暂停等操作。

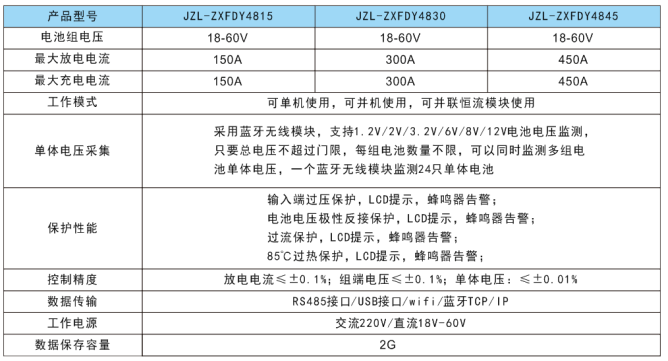

技术指标
